数据库设计

一、数据库设计概述

1.1 数据库设计的定义

• 指在给定应用环境下，构造优化的数据库逻辑模式和物理结构，建立数据库及其应用系统。
• 目标：高效存储和管理数据，满足用户的信息管理和数据操作需求。

1.2 设计目标

• 提供信息基础设施和高效运行环境。
• 实现高存取效率、高存储空间利用率、高运行维护效率。

1.3 设计特点

• 三分技术，七分管理，十二分基础数据。
• 强调基础数据的收集、整理与更新。
• 数据库结构设计与数据处理设计相结合。

1.4 设计方法

• 手工试凑法、规范设计法（如新奥尔良方法、E-R模型法、3NF法、UML法等）。

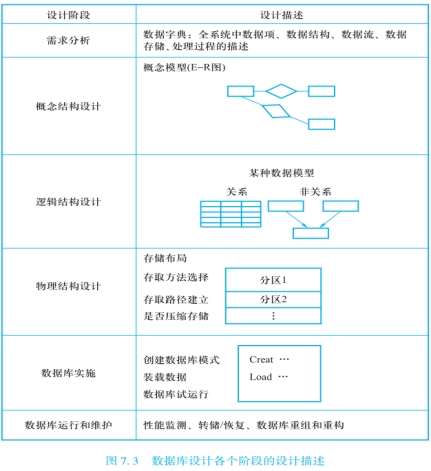

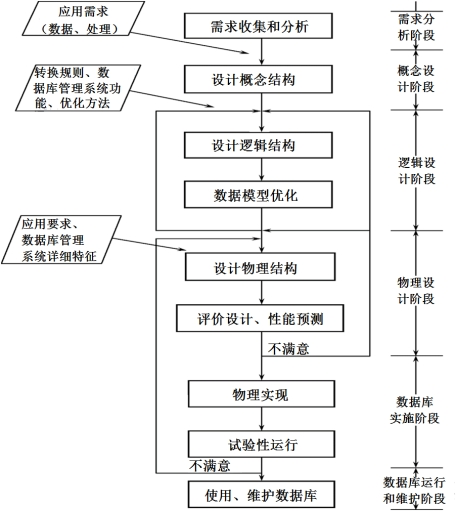

1.5 设计步骤（6个阶段）

1. 需求分析
2. 概念结构设计
3. 逻辑结构设计
4. 物理结构设计
5. 数据库实施
6. 数据库运行与维护

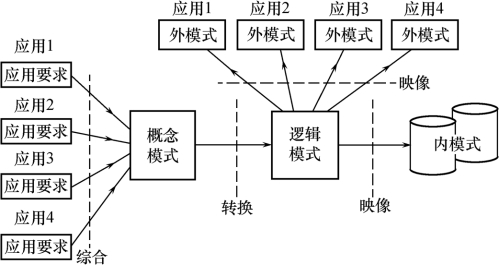

需求分析和概念设计独立于 DBMS，逻辑设计和物理设计与 DBMS 密切相关。

需求分析阶段：综合各个用户的应用需求

概念设计阶段： 形成独立于机器特点，独立于各个数据库管理系统产品的概念模式（E-R图）

逻辑设计阶段：

1. 首先将E-R图转换成具体的数据库产品支持的数据模型，如关系模型，形成数据库逻辑模式
2. 然后根据用户处理的要求、安全性的考虑，在基本表的基础上再建立必要的视图（View），形成数据的外模式

物理设计阶段：根据数据库管理系统特点和处理的需要，进行物理存储安排，建立索引，形成数据库内模式

---

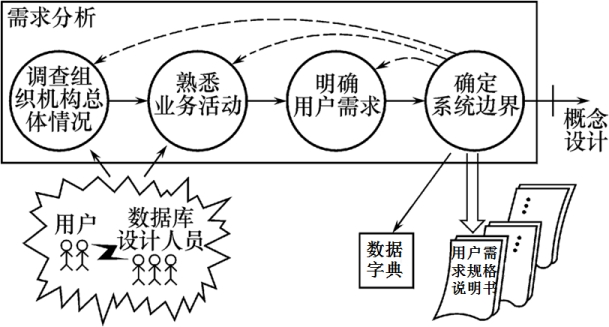

二、需求分析

2.1 任务

• 调查用户需求，明确信息要求、处理要求、安全性与完整性要求。
• 确定新系统功能，并考虑未来扩展。

2.2 难点与解决方法

• 用户与设计人员之间的知识差异。
• 通过深入交流、调查会、问卷、跟班作业等方式达成共识。

2.3 数据字典

数据字典是关于数据库中数据的描述，即元数据，不是数据本身

包括：

• 数据项
• 数据结构
• 数据流
• 数据存储
• 处理过程

---

三、概念模型与E-R模型

3.1 概念模型特点

• 真实反映现实世界、易于理解、易于修改、易于转换。

3.2 E-R模型

• 实体：矩形
• 属性：椭圆形
• 联系：菱形（1:1、1:n、m:n）

3.3 复杂联系

• 多元联系（如学生-课程-教师评价）
• 单个实体型内联系（如课程先修）
• ISA联系（父子类，如学生-本科生/研究生）
• Part-of联系（弱实体，如教室依赖于教学楼）

3.4 UML类图

• 类 ≈ 实体
• 属性后可标注PK
• 关联表示联系，可标注基数约束

---

四、概念结构设计（方法与实践）

4.1 设计方法

• 自顶向下、自底向上、逐步扩张、混合策略

4.2 实体与属性划分原则

• 属性不可再分、不与其他实体联系
• 例：职称是否作为属性？专业是否单独为实体？

4.3 分E-R图设计

• 例：教师教学管理子系统
• 实体：教师、学生、教学班、教室、时间片
• 联系：讲授、课堂评价、排课

---

五、概念结构设计（集成与优化）

5.1 E-R图集成步骤

1. 合并：解决冲突（属性、命名、结构）
2. 修改与重构：消除冗余

5.2 冲突类型

• 属性冲突（类型、单位）
• 命名冲突（同名异义、异名同义）
• 结构冲突（抽象不同、属性不同、联系类型不同）

5.3 消除冗余

• 使用数据依赖分析
• 保留必要冗余以提高效率

---

六、逻辑结构设计

6.1 转换任务

• 将E-R图转换为关系模型

6.2 转换原则

• 实体 → 关系模式
• 1:1联系 → 合并或独立模式
• 1:n联系 → 合并到n端
• m:n联系 → 独立关系模式
• 多元联系 → 独立模式

6.3 数据模型优化

• 规范化理论指导
• 权衡规范化程度与查询效率
• 水平分解与垂直分解

6.4 用户外模式设计

• 使用视图机制：
  • 别名适应习惯
  • 分级视图保障安全
  • 简化复杂查询

---

七、物理结构设计

7.1 任务

• 确定存储结构与存取方法

7.2 存取方法选择

• B+树索引：常用于查询、连接、聚合
• 哈希索引：适用于等值查询
• 聚簇索引：提高特定查询效率，但维护成本高

7.3 存储结构设计

• 数据存放位置：易变与稳定分离、高频与低频分离
• 系统配置参数调整：缓冲区、锁数、块大小等

7.4 评价物理结构

• 定量估算存储空间、存取时间、维护代价

---

八、数据库的实施与维护

8.1 数据载入

• 人工或辅助工具入库

8.2 试运行

• 功能测试与性能测试
• 分期入库，逐步评估

8.3 运行与维护

• 转储与恢复：定期备份
• 安全性与完整性控制：权限与约束
• 性能监控与调优
• 重组织：优化存储结构
• 重构造：适应环境变化，有限度修改模式

---

总结：数据库设计全流程

阶段	核心任务	输出成果
需求分析	收集与分析用户需求	数据字典、需求规格说明
概念设计	构建E-R模型	分E-R图、全局E-R图
逻辑设计	转换为关系模型	关系模式集合
物理设计	确定存储与存取方式	物理结构方案
实施	建库、编程、数据入库	可运行数据库系统
维护	监控、备份、优化、重构	持续可用的数据库

---
